Conectarea gardului electric: planificarea și verificarea împrejmuirii
Conectarea gardului electric începe cu un plan. Desenați conductorii, trecerea, locul aparatului și împământarea. Alegeți componente compatibile și urmați manualul modelului exact al aparatului pentru conexiuni și alimentare. Lucrați la conexiuni cu alimentarea oprită și verificați împrejmuirea după pornire cu un tester pentru garduri electrice.
Cuprins
Util pentru acest ghid
Aceste produse sunt legate de subiectele din acest ghid. Verifică pentru fiecare produs cum se folosește și la ce să fii atent când îl alegi.
Verificarea tensiunii de a lungul gardului
Tester pentru gard electric cu 4 niveluri LED, fără țăruș de împământare – Gobel
Cu acest tester puteți compara nivelurile de tensiune indicate în diferite locuri de a lungul gardului.
La ce să fii atent când alegi Cele patru diode LED indică niveluri, nu o valoare exactă a tensiunii pentru evidența măsurătorilor.
Conectarea firului pentru gard electric

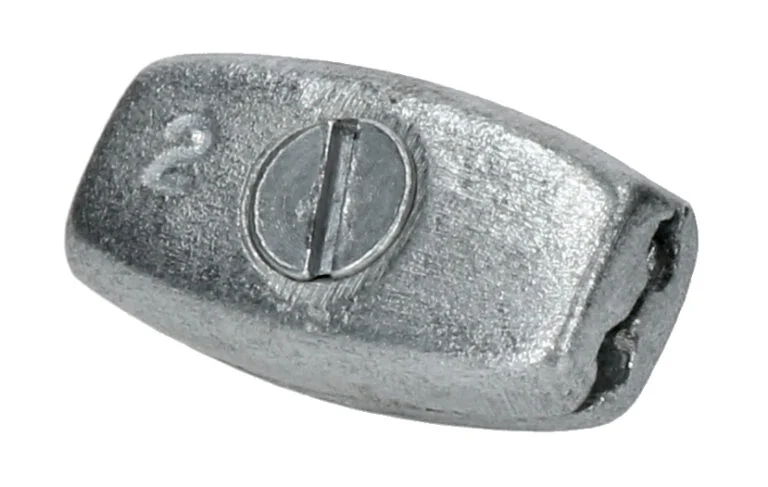

Conector pentru fir electric de până la 2,5 mm, 10 bucăți – ZoneGuard Basic
Cu acești conectori puteți uni două bucăți de fir electric fără să înnodați capetele între ele.
La ce să fii atent când alegi Verificați dacă firul dumneavoastră nu este mai gros de 2,5 mm; acesta nu este conectorul menționat pentru cablu sau bandă.
Instalarea unui punct de împământare
Țăruș de împământare zincat cu clemă, 1 m – ZoneGuard
Această tijă de împământare este o componentă a sistemului de împământare ZoneGuard și are o clemă pentru firul de împământare.
La ce să fii atent când alegi Verificați dacă această tijă este potrivită pentru sistemul de împământare ales și urmați manualul aparatului pentru conectare.
Planificarea gardului electric pentru animale și teren
Luați ca exemplu imaginar o pășune pentru cai, cu intrare din curte. Desenați de sus limita parcelei, intrarea, colțurile, împrejmuirile existente, vegetația și diferențele de nivel. Marcați locurile pe unde alte persoane pot trece pe lângă gard. Notați ce animale doriți să țineți în interior și dacă doriți și să împiedicați intrarea animalelor din exterior. Acest exemplu nu stabilește un număr standard de linii sau o înălțime standard a firului.
Marcați începutul și sfârșitul traseului, fiecare schimbare de direcție și ambele părți ale trecerii. Desenați segmentele drepte dintre ele. Treceți pe schiță și locul aparatului, alimentarea disponibilă și sistemul de împământare. Reprezentați împământarea separat de legătura cu conductorii. Prezentarea componentelor pentru împrejmuiri de la Farmora arată ce grupe de componente trebuie alese separat.
Traseul se învecinează cu un drum sau cu o potecă accesibilă publicului? Înainte de a monta stâlpii, verificați la municipalitatea locală regulile pentru acel loc. Regulamentul local din Maassluis conține, de exemplu, prevederi privind gardurile electrice în apropierea unui loc public; acestea nu pot fi aplicate automat în altă municipalitate.
Alegerea conductorilor, a elementelor de fixare și a alimentării
Banda pentru gard electric este plată și bine vizibilă. Cablul pentru gard electric este rotund și mai gros decât firul subțire din plastic pentru gard electric. Prin fir pentru gard electric se poate înțelege și un fir realizat integral din metal. În benzile și cablurile din plastic, precum și în unele fire din plastic, impulsul circulă prin conductori metalici încorporați; în cazul firului realizat integral din metal, firul însuși conduce curentul. Gallagher descrie structura firului din plastic pentru gard electric. Forma și numărul conductorilor metalici nu arată, luate separat, care este rezistența: comparați specificațiile variantei alese.
Pentru pășunea cailor, banda lată este, în general, mai vizibilă decât firul subțire din plastic sau din metal. Și cablul este mai vizibil decât firul subțire. Luați în considerare culoarea în raport cu fundalul și întreaga împrejmuire: pe lângă un gard existent și bine vizibil, o linie de cablu potrivită poate fi o alegere diferită de cea pentru un segment deschis. Gallagher discută despre vizibilitatea gardurilor pentru cai; LICG recomandă să nu se folosească sârmă ghimpată în jurul unei pășuni pentru cai.
Dimensiunile și valorile indicate mai jos provin din paginile separate Farmora pentru bandă, pentru cablu și pentru firul zincat. Ele nu sunt valabile pentru toate variantele acestor tipuri de materiale.
| Material sau variantă | Formă și dimensiune | Lungimea rolei | Conductori | Rezistență |
|---|---|---|---|---|
| Bandă albă ZoneGuard Basic | Plată, 20 mm lățime | 200 m | 9 fire din oțel inoxidabil | 2,58 Ω/m |
| Cablu alb ZoneGuard Basic | Rotund, 6 mm grosime | 200 m | 6 fire din oțel inoxidabil | 3,87 Ω/m |
| Fir din plastic pentru gard electric, fără o variantă aleasă | Fir subțire; dimensiune necunoscută | Necunoscută | Diferă în funcție de variantă | Necunoscută |
| Fir metalic zincat pentru gard electric | Fir metalic, 2,5 mm grosime | 625 m | Firul metalic însuși | Necunoscută |
O rezistență indicată mai mică înseamnă o rezistență mai mică a conductorului luat separat, dar nu prezice ce tensiune veți măsura pe întreaga împrejmuire. Contează și conexiunile, și restul instalației. Cereți specificația variantei exacte dacă lipsește o valoare necesară.
Pentru lista de materiale, adunați lungimea fiecărei linii planificate. Dacă traseul pășunii din exemplu are 90 metri și planificați două linii, lungimea de bază este de 180 metri. Luați în calcul și colțurile, trecerea și conexiunile propriei împrejmuiri; aceasta nu este o listă fixă de comandă. Verificați pentru fiecare poziție dacă izolatorul, dispozitivul de întindere și conectorul sunt potrivite pentru lățimea benzii sau pentru grosimea și materialul cablului ori firului. Faceți distincția între un segment drept, un colț și o trecere.
Notați lungimea traseului, numărul de linii, vegetația și sursa de alimentare disponibilă atunci când comparați aparate. Pentru alimentarea de la acumulator, de la rețea sau de la panoul solar, nu presupuneți că orice conexiune este potrivită: verificați în manualul modelului ales ce alimentare și accesorii sunt permise.
Conectarea gardului electric la porți și treceri
Desenați la intrare unde mânerul închide deschiderea, unde rămâne când poarta este deschisă și cum se conectează electric segmentul de pe partea opusă. Alegeți mânerul, ancora de poartă și conexiunea în funcție de conductorul și deschiderea alese. Este necesar ca restul gardului să rămână sub tensiune și când poarta este deschisă? Planificați pentru aceasta un cablu izolat adecvat, separat, sub trecere. Acest cablu are un alt rol decât mânerul porții și nu este cablul de împământare al aparatului, după cum reiese și din explicația Gallagher despre porți.
Puneți manualul mărcii și modelului dumneavoastră lângă schiță. Identificați conexiunea pentru gard, conexiunea separată pentru împământare, alimentarea permisă și indicațiile privind locul de montaj. Nu vă bazați doar pe culoarea cablului. Manualul aparatelor Horizont farmer AN indică aceste conexiuni, dar nu reprezintă o schemă de conectare pentru alte modele.
- Cu alimentarea oprită, montați stâlpii, izolatorii, conductorii și componentele porții conform sistemului ales.
- Conectați sistemul de împământare la borna destinată acestuia, conform manualului aparatului.
- Conectați conductorii la borna prevăzută, folosind materiale de conectare potrivite. Pentru eventualele linii suplimentare, urmați și instrucțiunile componentelor.
- Verificați dacă nu au fost inversate conexiunile și dacă niciun conductor nu atinge un stâlp, o parte a gardului sau vegetația. Încercați trecerea cât timp aparatul este încă oprit: se deschide suficient și partea desprinsă rămâne în afara zonei de trecere? Porniți apoi aparatul conform manualului său.
Dacă nu puteți identifica sigur o conexiune sau o sursă de alimentare permisă, nu porniți aparatul. Cereți ajutor producătorului sau unui instalator calificat.
Măsurarea tensiunii pe gard după instalare
Folosiți un tester pentru garduri electrice conform instrucțiunilor testerului respectiv. Măsurați la începutul unui conductor, înainte și după trecere, precum și mai departe pe traseu. Notați data, vremea, valoarea citită cu unitatea de măsură, aparatul de măsură folosit și segmentele care erau conectate. Comparați valorile cu indicațiile pentru aparatul și utilizarea dumneavoastră. Un indicator luminos de pe aparat nu înlocuiește măsurarea pe gard. Gallagher explică de ce se verifică tensiunea pe gard; manualul voltmetrului Gallagher descrie cum ajută măsurătorile pe fiecare segment la identificarea unei probleme.
Urmează o serie fictivă de măsurători efectuate pe lungimea liniei pășunii din exemplu. Valorile nu sunt valori țintă.
| Punct de măsurare | Valoare citită | Notă |
|---|---|---|
| La început | 4,1 kV | Valoare inițială |
| Înainte de poartă | 3,9 kV | Schimbare mică |
| După poartă | 1,7 kV | Scădere vizibilă |
| Mai departe | 1,6 kV | Valoarea rămâne aproximativ aceeași |
Aici merită verificată trecerea de la poartă; măsurătorile nu dovedesc că poarta în sine este defectă. Verificați și dacă poarta se închide și conductorii nu ating obstacole. Dacă, potrivit planului, segmentul de după poartă trebuie să funcționeze când poarta este deschisă, măsurați și în această situație. Folosiți testerul, nu mâna. Nu vă bazați pe gard pentru a ține animalele în interior dacă acesta nu funcționează cum era prevăzut.
Tensiune scăzută pe gardul electric: identificarea cauzei
Valoare scăzută peste tot
Notați marca, modelul și tipul de alimentare al aparatului și verificați mesajele de stare vizibile conform manualului. O baterie, un acumulator și o conexiune la rețeaua electrică nu necesită aceeași verificare. Ghidul de verificare AKO distinge între o măsurare pe gardul conectat și o măsurare separată la ieșirea aparatului. O valoare scăzută măsurată pe fir nu dovedește, singură, că aparatul este defect. Pentru deconectarea conexiunilor sau pentru măsurarea la ieșire, urmați instrucțiunile aparatului și ale testerului; opriți aparatul înainte de a deconecta ceva. Cereți unui specialist să evalueze o posibilă problemă a alimentării de la rețeaua electrică.
O scădere după o trecere
Inspectați segmentul dintre punctele de măsurare. Căutați plante care ating conductorul, materiale aflate pe sol, porțiuni lăsate, elemente de fixare slăbite și izolatori sau conexiuni deteriorate. La o poartă, verificați legătura cu segmentul următor; și cablul de alimentare dintre aparat și gard poate necesita atenție. AKO menționează aceste puncte la verificarea unui gard. O problemă vizibilă nu este neapărat singura cauză.
Dacă trebuie să reparați sau să prelungiți o linie, opriți mai întâi aparatul. Alegeți un conector potrivit pentru material și dimensiune și urmați instrucțiunile componentei respective. Verificați și contactul electric dintre conductorii metalici. AKO face distincția între conectorii pentru fir, cablu și benzi de diferite lățimi și nu recomandă nodurile drept conexiuni electrice. Marcați conexiunile pe schiță, ca să puteți măsura ulterior înainte și după ele. O altă rolă de conductor nu este automat soluția pentru o valoare scăzută.
Evaluarea împământării
Împământarea face parte din circuitul electric atunci când gardul este atins. Potrivit AKO, este important un contact bun între tija de împământare și sol, iar solul uscat conduce slab. Notați starea solului și verificați dacă legătura vizibilă a împământării pare deteriorată sau slăbită. O măsurare pe fir nu reprezintă un test al împământării și nu dovedește, singură, că există o problemă de împământare. Manualul Gallagher pentru voltmetru descrie în acest scop o măsurare separată, în alte condiții. Urmați numai procedura pentru aparatul dumneavoastră de măsură și instalația dumneavoastră sau cereți ajutor unei persoane cu experiență.
După o modificare, măsurați din nou în aceleași locuri și notați ce modificări au avut loc. Cereți ajutor producătorului, instalatorului sau unui specialist în garduri electrice dacă valorile rămân scăzute, o conexiune pare deteriorată sau nu sunteți sigur că puteți efectua o măsurare la ieșire ori un test al împământării. Puneți la dispoziție schița, notițele cu măsurători, marca și modelul, tipul de alimentare și segmentele conectate la fiecare măsurare.
