Vreți să împământați corect gardul electric? Căutați mai întâi instrucțiunile de împământare pentru modelul exact al aparatului pentru gard electric. Acestea precizează cerințele privind electrodul de împământare, conexiunea și amplasarea. Verificați apoi funcționarea cu un aparat de măsură și o metodă de măsurare adecvate gardurilor electrice. Nu există un număr fix de electrozi sau o singură valoare de măsurare valabilă pentru orice pășune: contează și solul, și condițiile în care se face testul.
Cuprins
- Produse pentru acest ghid
- De ce împământarea închide circuitul gardului electric
- Electrozii de împământare și cerințele producătorului
- Amplasarea electrodului și conectarea la aparatul pentru gard electric
- Verificarea împământării cu un aparat de măsură adecvat
- Notarea defecțiunilor și solicitarea ajutorului unui specialist
Util pentru acest ghid
Aceste produse sunt legate de subiectele din acest ghid. Verifică pentru fiecare produs cum se folosește și la ce să fii atent când îl alegi.
Un electrod pentru împământare
Țăruș de împământare zincat cu clemă, 1 m – ZoneGuard
Acest electrod galvanizat, prevăzut cu clemă, este destinat utilizării ca parte a unui sistem de împământare ZoneGuard pentru garduri electrice.
La ce să fii atent când alegi Verificați în manualul aparatului dacă acest tip de electrod și lungimea de 1 metru corespund cerințelor.
Conectarea împământării

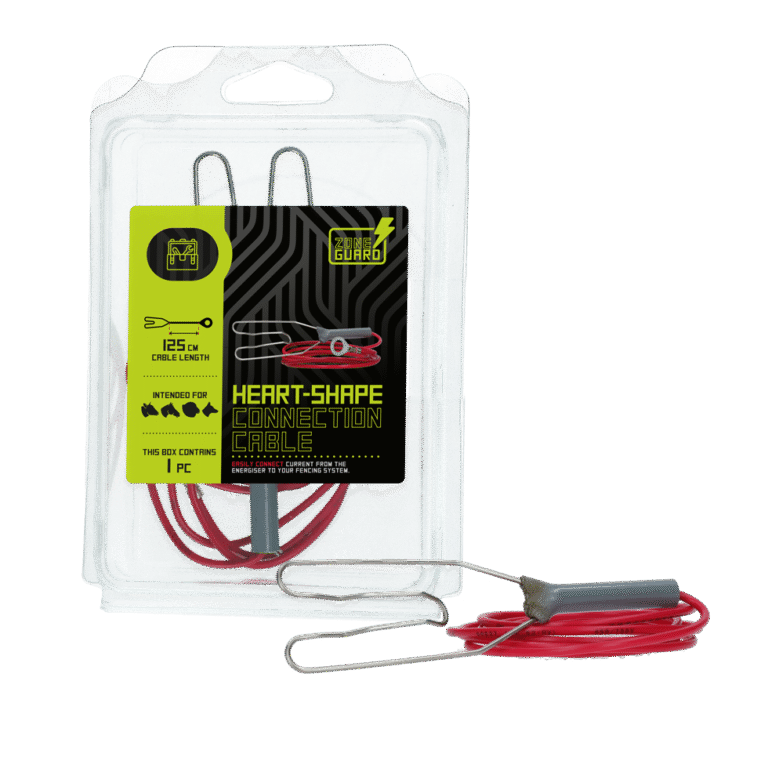

Cablu de împământare pentru aparatul de gard electric, cu conexiune tip inimă, 125 cm – ZoneGuard
Acest cablu de 125 cm este destinat conectării împământării la aparatul pentru gard electric.
La ce să fii atent când alegi Verificați dacă tipul conectorului se potrivește cu punctele de conectare și dacă 125 cm sunt suficienți pentru instalația dumneavoastră.
Dacă mai căutați componente pentru instalația dumneavoastră, puteți consulta categoria Garduri. Verificați întotdeauna compatibilitatea fiecărei componente cu aparatul dumneavoastră.
De ce împământarea închide circuitul gardului electric
Aparatul pentru gard electric trimite impulsuri prin firul gardului. Când un animal atinge firul și se află în contact cu solul, calea de întoarcere trece prin sol și prin sistemul de împământare înapoi la aparat. Fără o cale de întoarcere funcțională, gardul nu funcționează conform destinației. Gallagher explică rolul împământării.
| De la | Prin | Către |
|---|---|---|
| Aparatul pentru gard electric | Firul gardului și contactul cu solul | Electrodul de împământare și borna de împământare a aparatului |
Prin urmare, un indicator luminos aprins pe aparat nu arată încă dacă împământarea funcționează suficient de bine în timpul utilizării. Pentru a afla acest lucru, trebuie să verificați gardul și împământarea folosind o metodă de măsurare adecvată.
Electrozii de împământare și cerințele producătorului
De câți electrozi de împământare este nevoie? Nu puteți stabili acest lucru doar din lungimea pășunii. Manualele diferitelor aparate Gallagher prevăd sisteme de împământare diferite; pentru un model mai puternic, Gallagher menționează și solul uscat drept motiv pentru care ar putea fi necesari mai mulți electrozi. Luați, așadar, ca punct de plecare cerințele aparatului dumneavoastră, nu dimensiunile din exemplul pentru alt model. Consultați, pentru comparație, instrucțiunile de împământare pentru Gallagher M5800i și M10000i.
| Verificați | De ce informații aveți nevoie? |
|---|---|
| Aparatul | Marca, modelul și manualul versiunii exacte |
| Sistemul de împământare | Tipul, lungimea, numărul și amplasarea reciprocă a electrozilor, conform instrucțiunilor |
| Conexiunea | Borna de împământare indicată, cablul și clemele |
| Locul | Starea solului, spațiul disponibil și indicațiile privind alte sisteme de împământare |
| Verificarea | Aparatul de măsură adecvat, testul și interpretarea rezultatului măsurării |
Un exemplu concret de model: manualul în limba neerlandeză al Gallagher B60 descrie un electrod de împământare introdus cel puțin 1 metru în pământ. Această adâncime se referă la modelul din exemplu; nu o folosiți ca regulă generală.
Amplasarea electrodului și conectarea la aparatul pentru gard electric
Alegeți locul pe baza cerințelor de amplasare din manual. Verificați și dacă în apropiere există alte sisteme de împământare sau instalații subterane. Manualul B60, de exemplu, stabilește o condiție distinctă de amplasare față de sistemele de împământare ale utilităților. Dacă nu puteți evalua bine locul sau ce se află sub pământ, cereți unui instalator calificat să verifice înainte de amplasare.
- Opriți aparatul înainte de a lucra la gard sau la conexiuni.
- Verificați locul și materialele conform manualului modelului dumneavoastră.
- Păstrați separate conexiunile pentru împământare și gard. Conectați electrodul la borna de împământare indicată; firul gardului se conectează la borna separată pentru gard.
- Verificați conexiunile înainte de a porni aparatul conform manualului.
La B60, clema verde se conectează la electrodul de împământare, iar clema roșie la firul gardului. Potrivit manualului, acumulatorul se conectează doar după ce gardul este pregătit; astfel, acest aparat pornește. Alte modele pot avea conexiuni diferite.

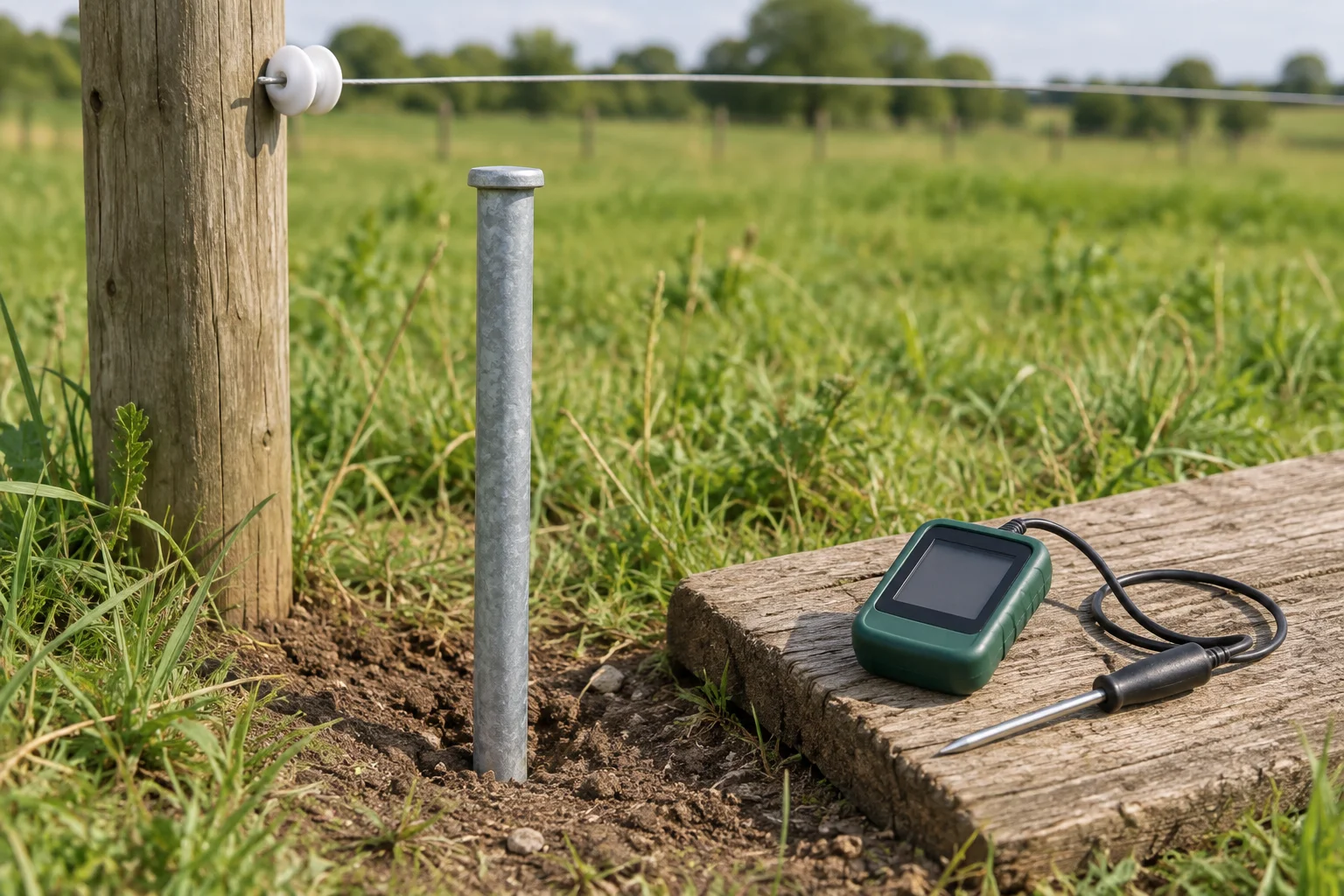

Verificarea împământării cu un aparat de măsură adecvat
O măsurare pe fir nu este același lucru cu o măsurare a sistemului de împământare. Folosiți un voltmetru adecvat gardurilor electrice și citiți instrucțiunile atât pentru voltmetru, cât și pentru aparatul pentru gard electric. În descrierea voltmetrului său digital, Gallagher menționează o sondă de măsurare separată pentru contactul cu solul.
Ce arată un test al împământării?
În cadrul unui test descris de Gallagher, gardul este supus temporar unei sarcini la 100 metri de aparat. Măsurarea la electrodul de împământare se face numai după ce, pentru acest test, tensiunea pe fir scade sub 1000 volți. Instrucțiunile pentru voltmetrul menționat prevăd amplasarea sondei de măsurare la un metru de electrodul de împământare și consideră suficient un rezultat sub 300 volți pentru acest test. Acestea nu sunt valori limită generale pentru toate aparatele sau instalațiile. Citiți instrucțiunile complete de măsurare de la Gallagher.
Opriți aparatul înainte de a amplasa sau scoate o tijă de testare temporară și țineți oamenii și animalele departe de locul testului. Gardul este prea scurt pentru configurația descrisă, nu aveți un voltmetru adecvat sau manualul dumneavoastră conține alte instrucțiuni? Nu trageți concluzii pe baza acestor valori din exemplu, ci urmați metoda producătorului dumneavoastră sau apelați la un specialist în garduri pentru măsurare.
Notarea defecțiunilor și solicitarea ajutorului unui specialist
Dacă obțineți un rezultat neobișnuit, notați ce aparat și ce voltmetru ați folosit, unde ați măsurat, care era starea solului și ce valori ați observat pe fir și la electrodul de împământare. Notați și eventualele deteriorări vizibile sau conexiuni slăbite. O tensiune scăzută pe fir nu dovedește, în sine, că problema este electrodul de împământare: manualul B60 menționează drept cauze posibile și o conexiune întreruptă sau un scurtcircuit la gard. Consultați indicațiile privind defecțiunile și deteriorările.
Dacă aparatul sau un cablu este deteriorat ori nu puteți face conexiunea sau măsurarea conform instrucțiunilor, opriți utilizarea și cereți ajutor producătorului, distribuitorului sau unui instalator calificat de garduri.
