Calcularea materialelor pentru gard și verificarea listei
Calcularea materialelor pentru gard începe cu un traseu pe hârtie: măsurați segmentele drepte, marcați colțurile comune mai multor segmente și desenați separat deschiderile porților. De aici rezultă lungimile și pozițiile stâlpilor. Stabiliți ce elemente de fixare, sursă de alimentare și împământare vă trebuie abia pe baza datelor sistemului ales. La un gard electric, conductorul, stâlpii, izolatorii, aparatul și împământarea sunt componente diferite. Consultați componentele prezentate de Gallagher.
Cuprins
- Produse pentru acest ghid
- Desenarea segmentelor drepte, a colțurilor și a porților
- Stabilirea numărului de stâlpi pentru fiecare segment de gard
- Calcularea conductorilor și a conexiunilor pentru fiecare traseu
- Adăugarea izolatorilor și a elementelor de fixare pe listă
- Verificarea împământării și a alimentării conform manualului
- Exportarea listei de materiale cu întrebările rămase deschise
Util pentru acest ghid
Aceste produse sunt legate de subiectele din acest ghid. Verifică pentru fiecare produs cum se folosește și la ce să fii atent când îl alegi.
Bandă pentru liniile planificate
Bandă pentru gard electric, 20 mm, albă, cu 9 fire din oțel inoxidabil, 200 m – ZoneGuard Basic
Dacă pentru gardul destinat vitelor sau cailor alegeți bandă, puteți compara lungimea calculată pentru fiecare linie de bandă cu această rolă de 200 m.
La ce să fii atent când alegi Verificați dacă banda de 20 mm se potrivește cu elementele de fixare alese și cu numărul de rânduri de conductori.
Elemente de fixare pentru bandă
Izolator pentru bandă de până la 20 mm și sfoară de până la 6 mm, 10 bucăți – ZoneGuard Multi purpose
Pentru banda de 20 mm, puteți lua în calcul acești izolatori când numărați punctele de fixare; un ambalaj conține 10 bucăți.
La ce să fii atent când alegi Verificați pentru fiecare stâlp și funcție dacă aveți nevoie de un izolator separat și dacă acest model se potrivește cu stâlpul.
Conexiuni între bucățile de bandă

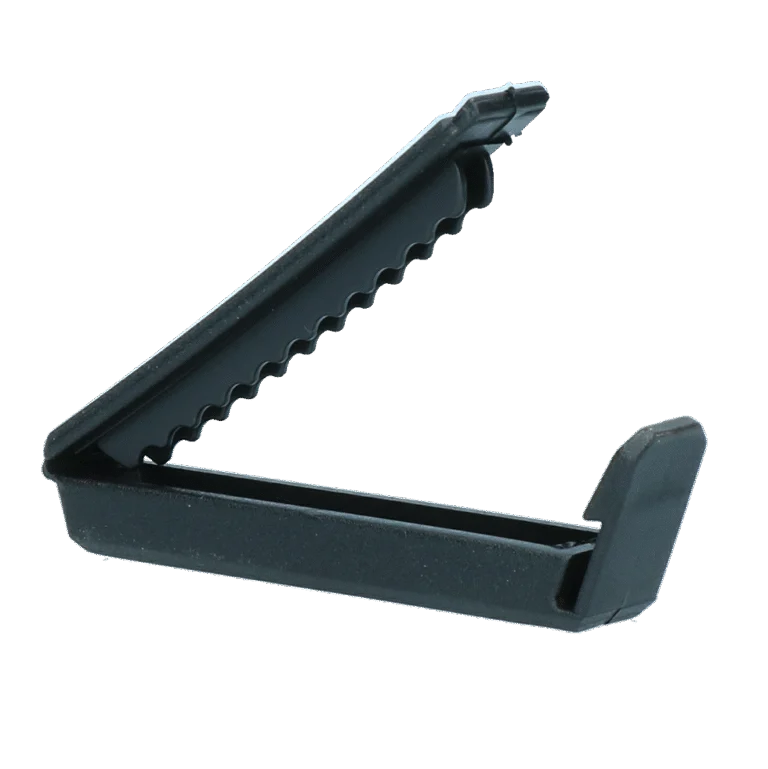

Conector din plastic pentru bandă de până la 60 mm, 5 bucăți – ZoneGuard
Acolo unde se întâlnesc două bucăți de bandă, puteți trece acești conectori pentru bandă ca poziție separată pe lista de materiale.
La ce să fii atent când alegi Numărați numai conexiunile reale și verificați dacă tipul de conexiune ales se potrivește cu configurația electrică.
Datele tale
Țineți schița la îndemână. Aveți nevoie de lungimea fiecărui segment în metri, de punctele terminale comune, de poziția și lățimea porților și de numărul de rânduri de conductori. Notați și ce stâlpi există deja. Nu cunoașteți încă distanța potrivită între stâlpi sau regula de fixare? Lăsați atunci cantitatea necompletată, în loc să folosiți o valoare standard.
Desenarea segmentelor drepte, a colțurilor și a porților
Dați un nume fiecărui colț, fiecărui capăt și fiecărei laturi a unei porți. Desenați segmente drepte între aceste puncte. O poartă amplasată pe o latură împarte latura respectivă în trei părți: un segment înainte de deschidere, deschiderea în sine și un segment după ea. Păstrați perimetrul separat de lungimea pe care sunt montați conductorii ficși: deschiderea face parte din perimetru, dar nu intră automat în necesarul aceleiași role de sârmă, bandă sau cordon.
La un gard electric, trebuie luată în considerare și continuitatea conductorului dincolo de poartă. Gallagher descrie în acest scop o conexiune pe sub locul de trecere; varianta potrivită depinde de configurația aleasă și de aparat. Treceți deocamdată această conexiune ca poziție separată pe listă. Citiți explicațiile despre locurile de trecere.
Exemplu: patru laturi cu o poartă
Să presupunem că desenați un pătrat cu patru laturi de 12 m. Perimetrul este de 48 m. Pe una dintre laturi desenați, între două poziții noi pentru stâlpii porții, o deschidere de 2 m. Pe segmentele drepte rămase sunt 46 m. Cele patru colțuri și cele două poziții ale porții reprezintă șase poziții distincte pentru stâlpi ficși. Numărul de stâlpi intermediari nu poate fi stabilit încă fără o distanță maximă potrivită între stâlpi.
O poartă suplimentară nu modifică de la sine perimetrul indicat. Stabiliți mai întâi poziția și lățimea acesteia, apoi actualizați segmentele alăturate. Astfel, lungimea cu conductori ficși se schimbă numai acolo unde se schimbă efectiv schița.
Stabilirea numărului de stâlpi pentru fiecare segment de gard
Ați stabilit o distanță maximă potrivită între stâlpi pentru un segment drept? Împărțiți lungimea segmentului la acea distanță și rotunjiți în sus numărul de intervale dintre stâlpi. Pentru un segment cu un stâlp de început și unul de capăt, numărul de stâlpi intermediari este cu unu mai mic decât numărul de intervale. Apoi numărați punctele terminale comune o singură dată ca stâlpi fizici. Alegerea stâlpilor și configurația diferă în funcție de sistemul de gard; nu folosiți distanța din exemplu drept recomandare de amplasare. Consultați explicațiile Gallagher despre tipurile de stâlpi.
| Date introduse | Rezultatul calculului |
|---|---|
| Două segmente de câte 9 m | 18 m de gard desenat și trei puncte terminale distincte, inclusiv colțul comun |
| Limită maximă de 3 m între stâlpi, aleasă exclusiv pentru acest exemplu | Trei intervale și doi stâlpi intermediari pe segment |
| Doi stâlpi intermediari pe segment și trei puncte terminale distincte | Șapte poziții de stâlpi în total |
Cei 3 m reprezintă o valoare fictivă pentru calcul, nu o distanță recomandată. Scădeți stâlpii existenți și utilizabili din lista de cumpărături numai după marcarea lor pe schiță. Treceți stâlpii de colț, stâlpii porților și stâlpii intermediari pe poziții separate: șapte poziții nu înseamnă șapte produse identice.
Calcularea conductorilor și a conexiunilor pentru fiecare traseu
Adunați lungimile în metri ale segmentelor drepte de gard pe care este montat un rând de conductori. Înmulțiți această lungime cu numărul de rânduri de același tip. În exemplul cu pătratul, pentru două rânduri identice, lungimea de bază este 2 × 46 = 92 m. Dacă un rând nu continuă pe tot traseul, calculați segmentele separat. Treceți banda, cordonul și sârma pe poziții separate.
Adăugați lungimea pentru racordare sau o rezervă numai dacă ați stabilit aceste valori. Un colț de pe schiță nu înseamnă automat o îmbinare: numărați conectorii acolo unde bucățile de conductor sunt îmbinate efectiv. Notați separat conexiunile porților, racordurile și eventualele dispozitive de întindere. Abia după ce cunoașteți tipul ales și lungimea indicată a rolei puteți împărți necesarul de metri pentru fiecare tip la lungimea rolei și rotunji în sus numărul de role.
Adăugarea izolatorilor și a elementelor de fixare pe listă
Notați pentru fiecare poziție de stâlp ce rânduri de conductori trec pe lângă ea. Apoi grupați punctele de fixare după funcție: segmente drepte, colțuri, capete și porți. Colțul comun din primul exemplu rămâne o singură poziție de stâlp, dar trebuie luate în considerare atât direcția de intrare, cât și cea de ieșire. Completați numărul de componente pentru acel colț numai după ce cunoașteți construcția aleasă.
Un element de fixare trebuie să se potrivească atât conductorului și stâlpului, cât și funcției sale. Unele sisteme de stâlpi nu necesită izolatori separați. Prin urmare, o regulă fixă de un izolator obișnuit pentru fiecare stâlp și rând ar induce în eroare. Comparați utilizările izolatorilor și verificați sistemul de stâlpi ales. După ce cunoașteți varianta potrivită și conținutul ambalajului, împărțiți numărul de bucăți necesare la numărul de bucăți per ambalaj și rotunjiți rezultatul în sus.
Verificarea împământării și a alimentării conform manualului
La un gard electric, perimetrul singur nu arată ce aparat sau cât material pentru împământare este necesar. Notați sursa de alimentare avută în vedere și modelul aparatului imediat după alegerea acestora. Apoi verificați cerințele privind alimentarea, cablul de conectare și împământarea în manualul aferent. Gallagher precizează că lungimea necesară și numărul de țăruși de împământare depind de aparatul pentru gard electric. Consultați explicația producătorului.
Lăsați pe lista de materiale, de exemplu, mențiunile „aparatul urmează să fie ales” și „împământarea trebuie verificată conform manualului modelului” atât timp cât alegerea nu este făcută. O listă de materiale calculată nu reprezintă o verificare a gardului electric instalat.
Exportarea listei de materiale cu întrebările rămase deschise
La export, păstrați numele punctelor de pe schiță, datele introduse și variantele alese. Separați cantitățile calculate de componentele pentru care mai trebuie ales un produs sau consultat un manual. Astfel puteți actualiza lista când se modifică o poartă sau distanța dintre stâlpi, fără să treceți cu vederea o alegere încă nefăcută.
| Componentă | Ce este stabilit? | Ce mai verificați? |
|---|---|---|
| Traseu și porți | Segmentele măsurate, perimetrul, poziția și lățimea deschiderilor | Configurația fiecărui loc de trecere |
| Stâlpi | Colțurile distincte și pozițiile porților; stâlpii existenți, separat | Distanța potrivită și, prin urmare, numărul de stâlpi intermediari |
| Conductori | Lungimea de bază pentru fiecare material și tip | Lungimile pentru racordare, punctele reale de îmbinare și lungimea rolei |
| Elemente de fixare | Pozițiile și rândurile de conductori pentru fiecare funcție | Componenta potrivită, numărul pentru fiecare construcție și conținutul ambalajului |
| Componente electrice | Locurile unde sunt necesare racorduri | Aparatul, alimentarea, conexiunea porții și împământarea conform manualului modelului ales |
Prin urmare, pentru pătratul fictiv puteți nota deja un perimetru de 48 m, o deschidere de 2 m, 46 m de gard drept, șase poziții pentru stâlpi ficși și, pentru două rânduri identice, o lungime de bază de 92 m. Celelalte poziții rămân vizibile până când sunt făcute alegerile care lipsesc.
