Tensiune scăzută în gardul electric: parcurgeți verificările din manual
Ghid practic pentru alegere
Tensiune scăzută în gardul electric: parcurgeți verificările din manual
Tensiunea din gardul electric este mai mică decât vă așteptați? Căutați mai întâi marca și modelul aparatului pentru gardul electric și luați manualul corespunzător. Căutați probleme vizibile și măsurați doar cu un tester potrivit pentru garduri electrice. Notați unde măsurați: o singură valoare scăzută nu vă arată încă ce componentă este cauza. Fișa de verificare AKO arată că verificarea următoare depinde de rezultatul anterior.
Cuprins
- Produse pentru acest ghid
- Ce puteți verifica singur în siguranță înainte de măsurare
- Măsurarea tensiunii și notarea punctelor de măsurare
- Verificarea alimentării și a conexiunilor gardului
- Verificarea vegetației și a conductorilor de pe traseul gardului
- Verificarea împământării conform manualului
- Când opriți verificările și solicitați ajutor
Util pentru acest ghid
Aceste produse sunt legate de subiectele din acest ghid. Verifică pentru fiecare produs cum se folosește și la ce să fii atent când îl alegi.
Întinderea unui fir lăsat

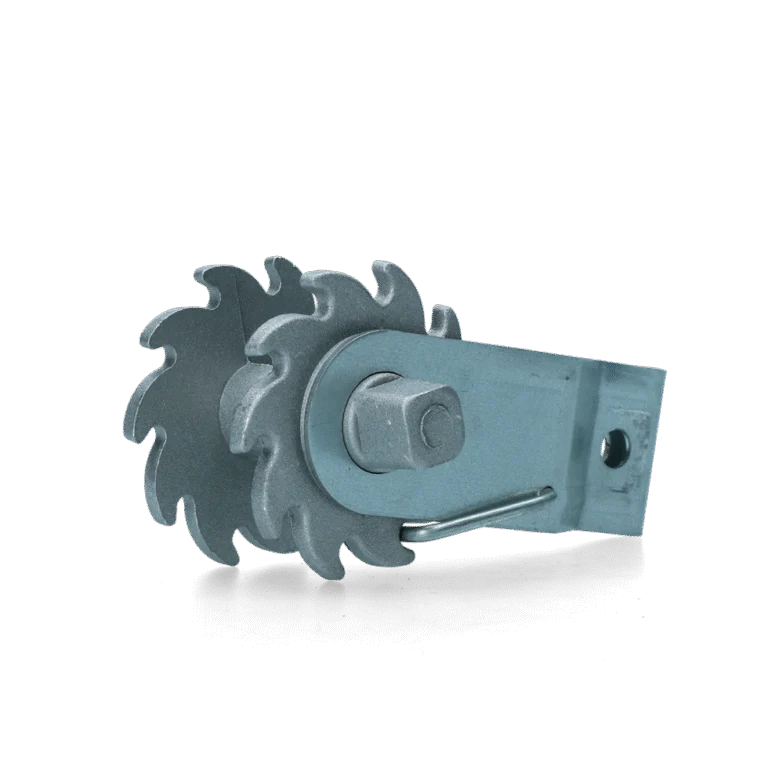

Întinzător de fir cu roată dințată din aluminiu și zinc – ZoneGuard
Cu acest dispozitiv de întindere puteți tensiona firul gardului dacă, în timpul verificării, găsiți o porțiune lăsată.
La ce să fii atent când alegi Opriți aparatul conform manualului înainte de a regla firul.
Înlocuirea unui izolator deteriorat

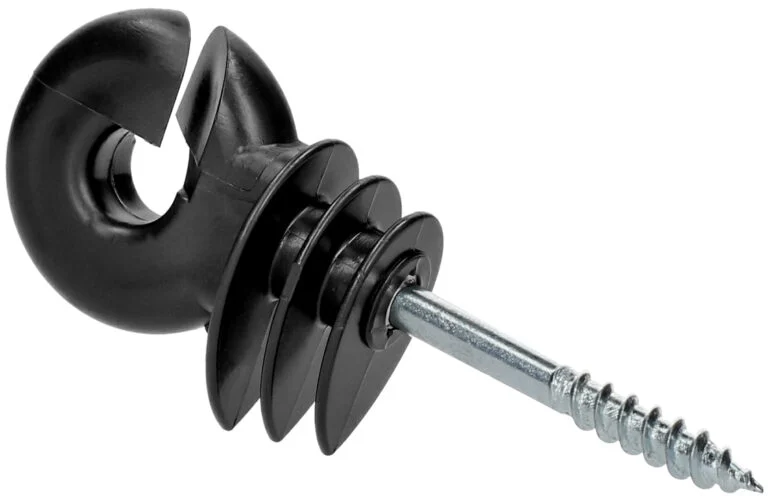

Izolator inelar negru fără miez continuu, 25 bucăți – ZoneGuard
Acest izolator inelar oferă un punct de fixare a conductorului pe traseul stâlpilor, dacă un izolator existent se dovedește deteriorat.
La ce să fii atent când alegi Verificați dacă această variantă se potrivește cu stâlpii și conductorul dumneavoastră.
Refacerea conexiunii cu firul

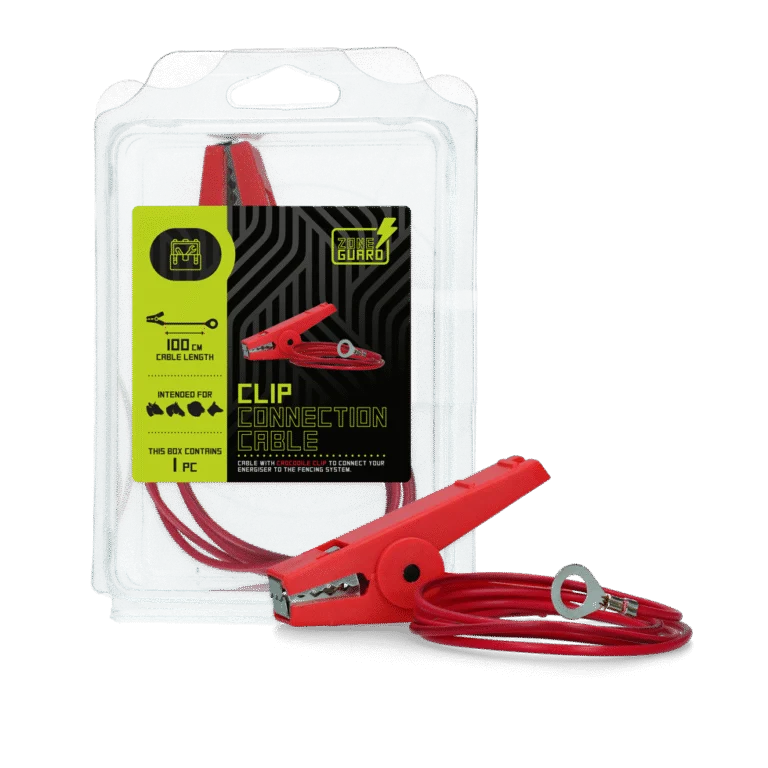

Cablu de conectare pentru sârmă și bandă, cu clemă crocodil, 100 cm – ZoneGuard
Acest cablu de conectare leagă aparatul pentru gardul electric de fir sau de bandă, dacă tocmai această conexiune trebuie înlocuită.
La ce să fii atent când alegi Verificați dacă clema crocodil se potrivește punctului de conectare și dacă lungimea de 100 cm este suficientă.
Datele tale
Ce puteți verifica singur în siguranță înainte de măsurare
Priviți de la distanță indicatoarele aparatului și parcurgeți traseul gardului. Vedeți vegetație care atinge conductorul, o creangă pe fir sau un fir căzut pe sol? Notați locul. Nu testați prin atingere sau provocând o scânteie cu mijloace improvizate. Un indicator luminos aprins pe aparat nu înlocuiește măsurarea la gard. Merită să acordați atenție și izolatorilor și conexiunilor deteriorate; acestea sunt menționate în manualul Gallagher MBS1800i și MBS2800i.
Trebuie să modificați ceva la fir, la o conexiune sau la vegetație? Opriți mai întâi aparatul așa cum indică manualul acestuia. Dacă un cablu sau aparatul prezintă deteriorări vizibile, opriți utilizarea aparatului și solicitați ajutor de specialitate.
Măsurarea tensiunii și notarea punctelor de măsurare

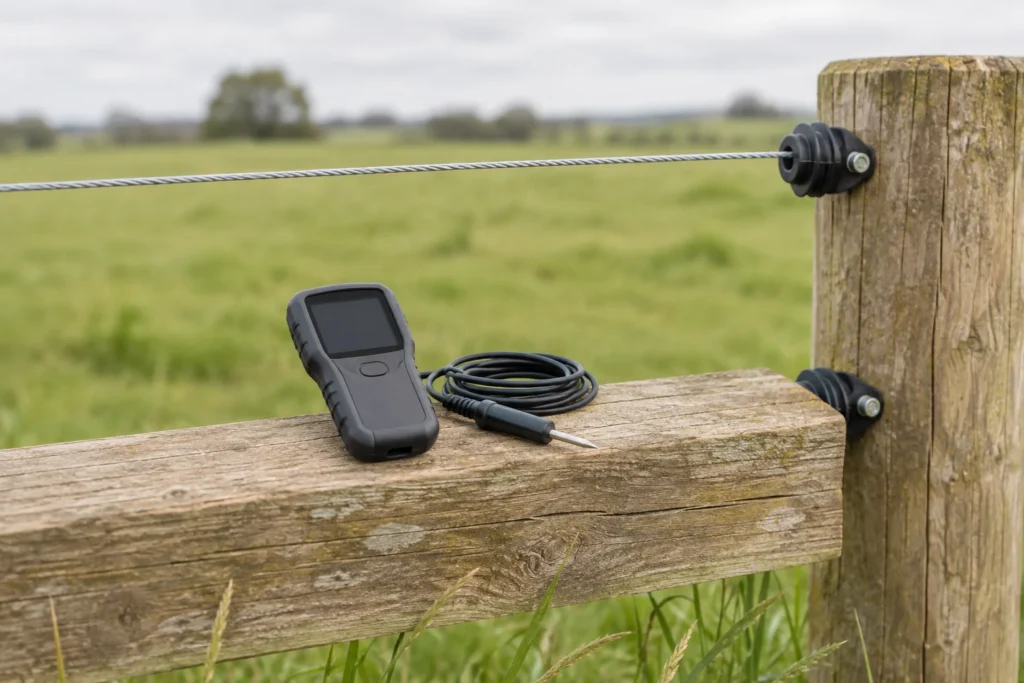

Folosiți un tester adecvat pentru garduri electrice, care afișează o valoare numerică în volți (V) sau kilovolți (kV). Urmați instrucțiunile testerului pentru contactul cu firul și referința de împământare. De exemplu, voltmetrul digital Gallagher folosește o tijă de împământare la măsurarea pe fir. Un tester care afișează doar lumini nu oferă o valoare numerică pentru fișa de măsurare.
Începeți la un punct accesibil, aflat la începutul gardului conectat. Măsurați apoi în locuri ușor de identificat de pe traseul aceluiași conductor, de exemplu înainte și după o trecere. Notați de fiecare dată locul, valoarea afișată și unitatea. Folosiți același tester și aceeași metodă de măsurare dacă doriți să comparați valorile.
| Punct de măsurare | Valoare | Unitate | Observație sau verificare următoare |
|---|---|---|---|
| Începutul gardului | Nu a fost încă măsurată | V sau kV | Notați indicația aparatului |
| Înainte de trecere | Nu a fost încă măsurată | V sau kV | Verificați conexiunea |
| După trecere | Nu a fost încă măsurată | V sau kV | Comparați numai după ambele măsurători |
| Mai departe pe traseul conductorului | Nu a fost încă măsurată | V sau kV | Verificați vegetația și izolatorii |
Nu aveți un tester adecvat? Lăsați valoarea necompletată: lipsa unei măsurători nu înseamnă zero. Dacă două valori măsurate efectiv diferă, comparați valorile numai dacă unitățile lor coincid. Puteți calcula diferența scăzând valoarea măsurată ulterior din cea măsurată anterior. Această diferență indică un loc pentru verificarea următoare, dar nu dovedește ce componentă este defectă. Dacă testerul afișează zero, treceți această valoare ca măsurătoare și verificați conform instrucțiunilor testerului dacă măsurătoarea este validă.
Verificarea alimentării și a conexiunilor gardului
Verificați ce tip de alimentare folosește aparatul dumneavoastră și ce înseamnă indicațiile potrivit manualului său. De exemplu, Gallagher MBS1800i și MBS2800i au indicatoare separate pentru alimentare și defecțiuni ale gardului; nu presupuneți că au aceeași semnificație la alt model. Verificați vizual conexiunile și trecerile pentru a observa eventuale deteriorări, fără să lucrați la o conexiune cât timp aparatul este pornit. Nu puteți echivala pur și simplu o măsurătoare la un gard conectat cu un test al aparatului efectuat după deconectarea cablului de alimentare a gardului. Pentru un astfel de test separat, urmați exclusiv instrucțiunile exacte din manual și cereți ajutor dacă nu puteți efectua în siguranță operațiunile necesare. Manualul Gallagher; fișa de verificare AKO.
Verificarea vegetației și a conductorilor de pe traseul gardului
Parcurgeți mai ales porțiunea unde ați notat valori măsurate diferite. Căutați vegetație, un conductor lăsat sau rupt, izolatori deteriorați și conexiuni care par slăbite. Acestea sunt puncte de verificat, nu un diagnostic bazat doar pe o diferență de tensiune. Fișa de verificare AKO menționează aceste locuri la verificarea gardului.
Notați mai întâi ce găsiți. Dacă apoi ați reușit să remediați ceva în siguranță, cu aparatul oprit, măsurați din nou în aceleași puncte. Nu înlocuiți o componentă doar pentru că mai departe este afișată o altă valoare.
Verificarea împământării conform manualului
Verificați vizual din exterior dacă legătura la pământ este vizibil slăbită sau deteriorată. Pentru evaluarea împământării, manualul poate indica un test separat în care gardul este pus sub sarcină. Configurația și modul de evaluare din fișa de verificare AKO nu pot fi folosite în locul celor pentru Gallagher MBS1800i și MBS2800i. Folosiți, așadar, doar instrucțiunile pentru aparatul dumneavoastră și apelați la cineva care să efectueze testul dacă nu puteți face acest lucru în siguranță.
Fiți atenți și la ce arată efectiv afișajul. La aceste două modele Gallagher, valoarea afișată pentru tensiunea la pământ poate fi zero când lipsește împământarea de referință separată. O astfel de valoare afișată nu dovedește, în sine, că împământarea este bună. Notați ce măsurătoare ați făcut și ce configurație de măsurare ați folosit.
Când opriți verificările și solicitați ajutor
Opriți verificările dacă nu puteți identifica aparatul, nu puteți efectua măsurătoarea necesară, observați deteriorări la cablu sau la aparat ori dacă pasul următor presupune să deschideți echipamentul sau să examinați conexiuni electrice pe care nu le puteți manipula în siguranță. Până când cauza devine clară, nu vă bazați doar pe un indicator luminos ca dovadă că gardul funcționează corect. Manualul Gallagher precizează că reparațiile aparatelor menționate trebuie efectuate de personal de service autorizat.
Comunicați persoanei care vă ajută marca și modelul, manualul folosit, tipul testerului, punctele de măsurare și toate valorile citite, împreună cu unitățile lor. Spuneți și ce test nu ați efectuat. Astfel, nimeni nu va trebui să interpreteze o măsurătoare lipsă drept zero.
